Arcosia 28-1 Softdome Hochtöner
Arcosia 28-1 Softdome Hochtöner
Arcosia 28-1 Softdome Hochtöner
Arcosia 28-1 Softdome Hochtöner
Arcosia 28-1 Softdome Hochtöner

Eigenschaften

91 dB SPL
91 dB SPL

Wirkungsgrad

2 kHz - 20 kHz
2 kHz - 20 kHz

Empfohlener Frequenzbereich

1.1" | 28mm
1.1" | 28mm

Baugröße

Seide
Seide

Membran Material

±0,5 mm
±0,5 mm

Linearhub

Eigenschaften

91 dB SPL
91 dB SPL

Wirkungsgrad

2 kHz - 20 kHz
2 kHz - 20 kHz

Empfohlener Frequenzbereich

1.1" | 28mm
1.1" | 28mm

Baugröße

Seide
Seide

Membran Material

±0,5 mm
±0,5 mm

Linearhub

Anbieter:ETON Soundsysteme GmbH

Arcosia 28-1 Softdome Hochtöner

Der ETON Arcosia 28-1 ist ein Softdome-Hochtöner aus der ETON Lautsprecher Manufaktur – entwickelt für audiophile DIY-Lautsprecher-Projekte, die keinen Kompromiss beim Klang kennen. Die handaufgetragene, hochabsorbierende Beschichtung der Gewebekalotte ist das Herzstück dieses Treibers: Sie sorgt für ein neutrales, feines und warmes Klangbild, das selbst anspruchsvollste Hörer überzeugt.

Das großzügig eingekoppelte Volumen senkt die Resonanzfrequenz spürbar ab – für eine nahtlose, natürliche Anbindung an den Mitteltonbereich. Die speziell belüftete Schwingspule und die präzise abgestimmte Neodym-Magnetgeometrie (1,63 T) garantieren außergewöhnliche Impulstreue und ein kontrolliertes Schwingungsverhalten – auch bei hohen Pegeln bis 150 W.

Warum der Arcosia 28-1 für Ihr DIY-Projekt?

  • Handgefertigte Kalottenbeschichtung – jeder Treiber ein Unikat aus der ETON Manufaktur
  • 28 mm Schwingspule aus CCAW auf Aluminium-Träger – leicht, präzise, schnell
  • Neodym-Antrieb im Unterhang-System – maximale Kontrolle, minimale Verzerrung
  • 91 dB Wirkungsgrad – ideal für passive Frequenzweichen-Designs
  • 8 Ohm Nennimpedanz – kompatibel mit allen gängigen DIY-Verstärker-Topologien
  • Resonanzfrequenz 390 Hz – tiefe Trennfrequenz möglich, breite Einsatzbandbreite

Ob klassische Bücherregal-Konstruktion, High-End-Standlautsprecher oder modernes Bluetooth-Speaker-Projekt – der Arcosia 28-1 liefert die Hochtonpräzision, die Ihr Lautsprecher-Selbstbau verdient. Kombinieren Sie ihn mit hochwertigen Mittel- und Tieftönern aus unserem Sortiment für ein vollständiges, audiophiles DIY-System.

150 W Belastbarkeit (IEC 60268-5): Höchste Leistungsreserven im gesamten ETON Hochtöner-Sortiment – für pegelfeste High-End-Systeme ohne Kompromisse.

150 W Belastbarkeit (IEC 60268-5): Höchste Leistungsreserven im gesamten ETON Hochtöner-Sortiment – für pegelfeste High-End-Systeme ohne Kompromisse.

Softdome-Kalotte: warmes, geschmeidiges Klangbild mit natürlicher Raumabbildung – für lange Hörsitzungen ohne Ermüdungseffekt.

Softdome-Kalotte: warmes, geschmeidiges Klangbild mit natürlicher Raumabbildung – für lange Hörsitzungen ohne Ermüdungseffekt.

Resonanzfrequenz 390 Hz / 91 dB: Tiefe Resonanz für maximalen Spielraum bei der Trennfrequenz, hoher Wirkungsgrad für wirkungsgradstarke Systeme.

Resonanzfrequenz 390 Hz / 91 dB: Tiefe Resonanz für maximalen Spielraum bei der Trennfrequenz, hoher Wirkungsgrad für wirkungsgradstarke Systeme.

110 mm Ø, 36 mm Einbautiefe, 0,48 kg: Größtes Format im ETON Softdome-Sortiment – mit Le = 0,02 mH für eine besonders einfache Weichenauslegung.

110 mm Ø, 36 mm Einbautiefe, 0,48 kg: Größtes Format im ETON Softdome-Sortiment – mit Le = 0,02 mH für eine besonders einfache Weichenauslegung.

Auf Lager, versandfertig
219,00 EURGrundpreis(219,00 EUR pro Stück)

Pairs well with

Schneller Versand

30-Tage risikolos testen

2-Jahre Herstellergarantie

Made in Germany

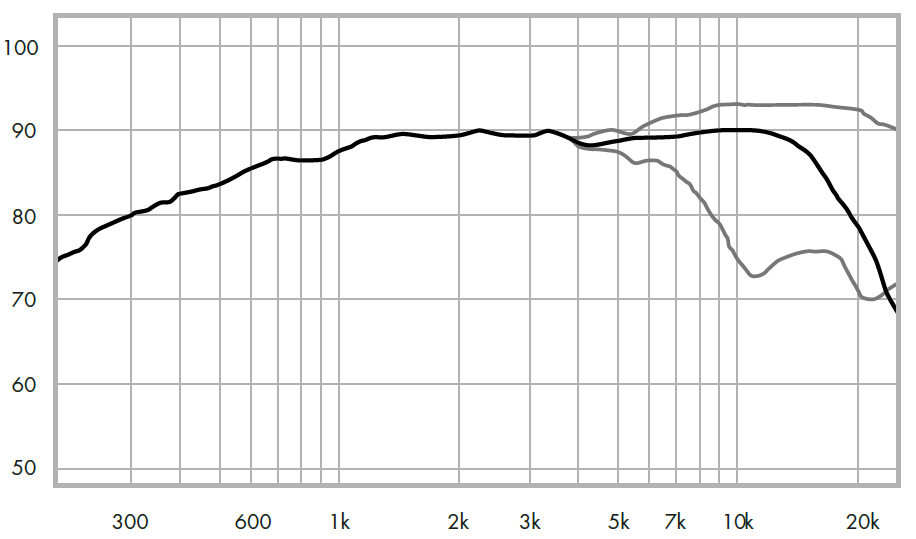

Der Frequenzgang des Arcosia 28-1 ist das Ergebnis konsequenter Ingenieursarbeit aus unserer Lautsprecher-Manufaktur: Im Kernarbeitsbereich von 1,5 kHz bis 15 kHz zeigt der Treiber eine außergewöhnliche Linearität mit einem Amplitudenhub von weniger als ±2 dB – die Grundlage für eine neutrale, verfärbungsfreie Hochtonwiedergabe, die audiophile DIY-Projekte auf Reference-Niveau hebt.

Besonders praxisrelevant für den Lautsprecher-Selbstbau: Der gutmütige Amplitudenverlauf am unteren Übertragungsende erlaubt eine Ankopplung bereits ab ca. 2 kHz – auch mit steilflankigen Filtern 2. oder 3. Ordnung. Das gibt Ihnen maximale Freiheit bei der Wahl des Mitteltöners und vereinfacht die Frequenzweichen-Auslegung erheblich.

Das kontrollierte Abstrahlverhalten unter 30° und 60° belegt eine gleichmäßige Directivity: Der Treiber gibt Energie im Raum konsistent ab, was eine stabile Bühnenabbildung und ein homogenes Klangbild auch abseits der Hörposition sicherstellt. Das vollständige Fehlen resonanzbedingter Peaks im oberen Übertragungsbereich ist dabei kein Zufall – es ist das direkte Ergebnis der handaufgetragenen Kalottenbeschichtung, die in unserer Manufaktur für jeden Treiber einzeln appliziert wird.

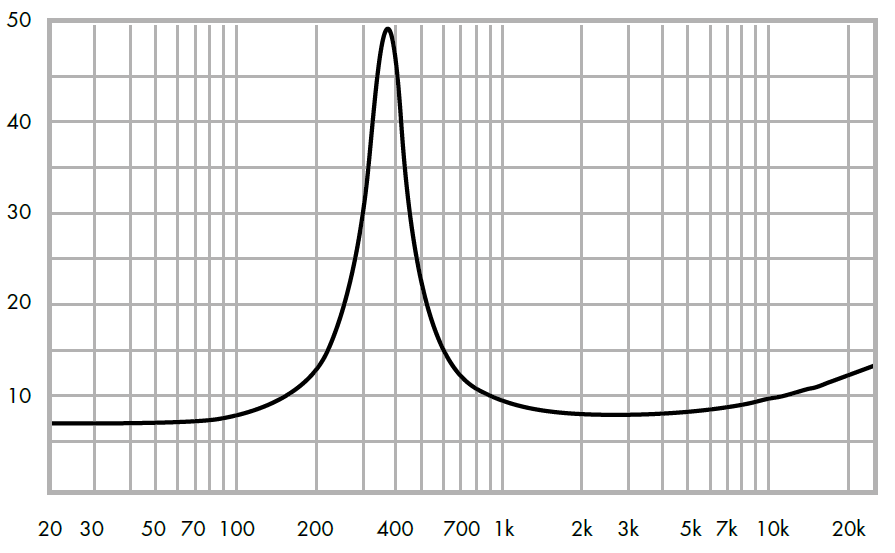

Die Impedanzkurve des Arcosia 28-1 zeigt das Verhalten eines technisch ausgereiften Hochtöners. Das Impedanzmaximum liegt bei der Resonanzfrequenz von ca. 390 Hz – weit unterhalb typischer Trennfrequenzen – und schafft damit einen großzügigen Sicherheitsabstand für die Frequenzweichenauslegung.

Oberhalb der Resonanz verhält sich der Treiber über einen breiten Frequenzbereich nahezu rein resistiv: Die Schwingspuleninduktivität ist mit Le = 0,02 mH außergewöhnlich gering, was den Impedanzanstieg zu hohen Frequenzen hin minimal hält. Für den Frequenzweichen-Entwickler bedeutet das eine gutmütige, berechenbare Last – einfachere Filterauslegung, geringere Phasenfehler, mehr Spielraum bei der Bauteilwahl.

Der glatte, resonanzfreie Kurvenverlauf ohne Einbrüche oder Überhöhungen im Übertragungsbereich ist ein Indikator für die sorgfältige akustische Bedämpfung des rückseitigen Volumens sowie für enge Fertigungstoleranzen im Magnetsystem. Das Ergebnis: ein Hochtöner, der sich in der Praxis so verhält, wie es die Simulation verspricht.

Produkt Spezifikation

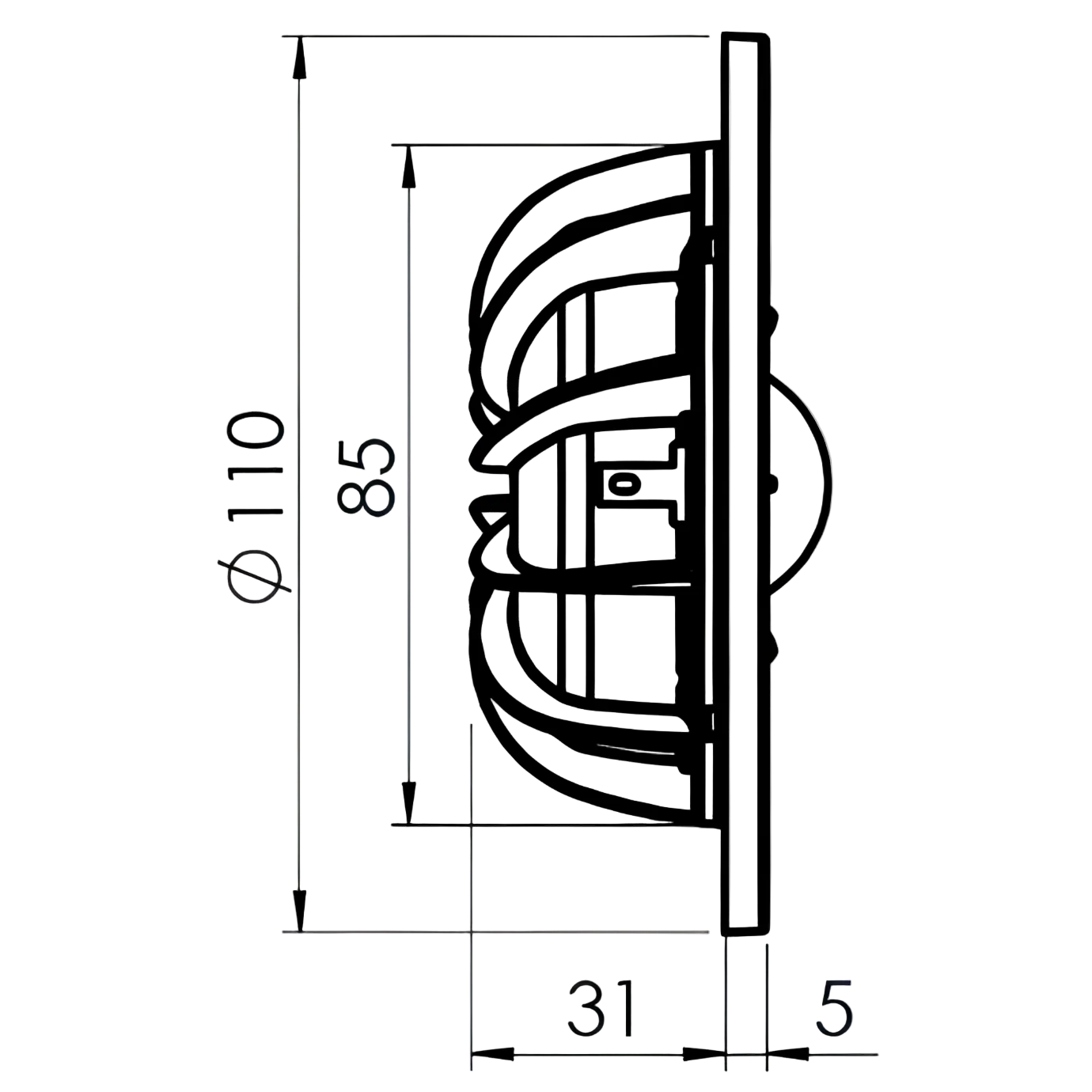

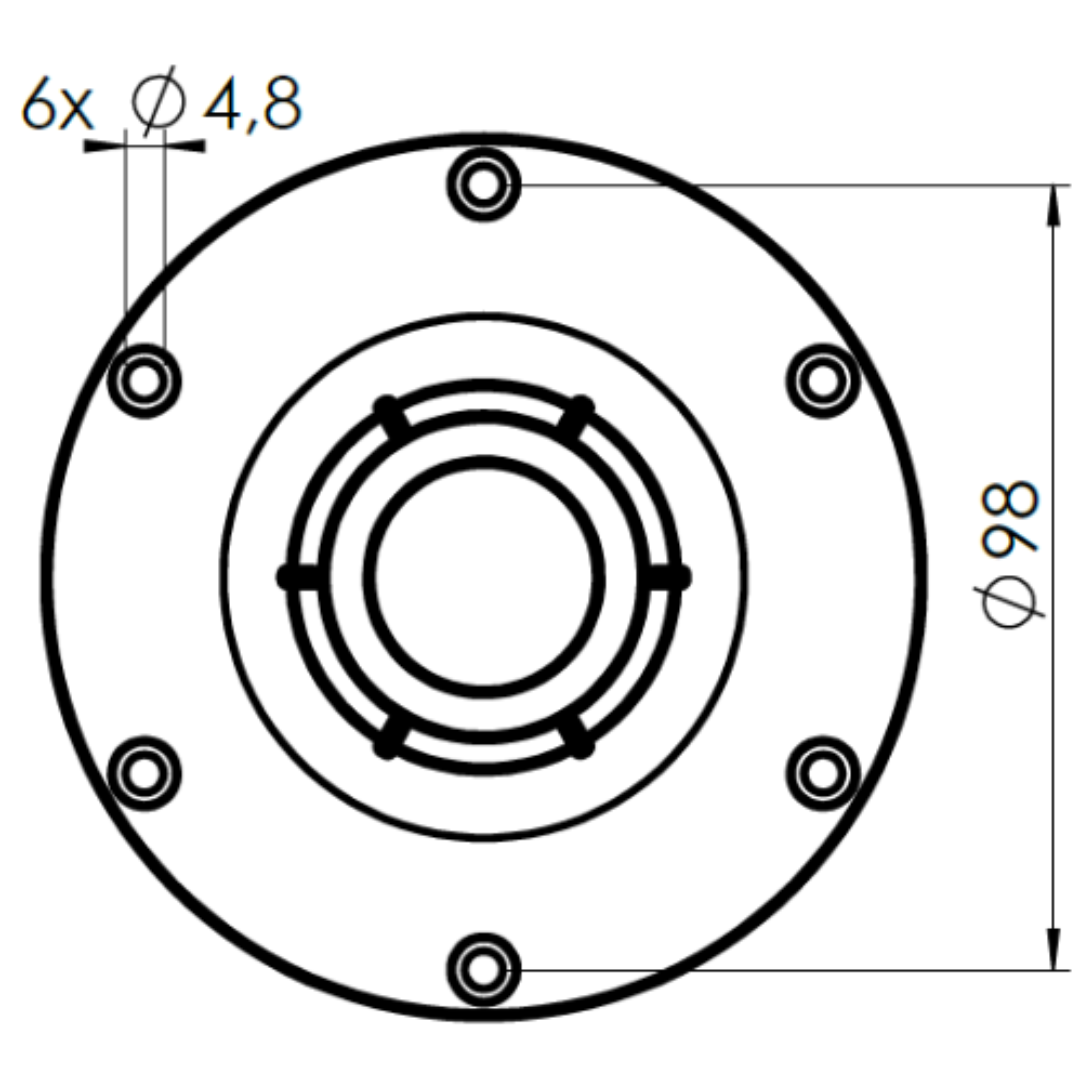

Abmessungen und Einbau
Gesamtdurchmesser

110 mm

Volumendeckel

85 mm

Gesamttiefe

36 mm

Stärke Frontplatte

5 mm

Gewicht

0,48 kg

Durchmesser Schraubloch (Schraube / Kopf)

5 mm / 8 mm

Terminal (Minus / Plus)

4,8 mm / 4,8 mm

Schwingspule
Durchmesser

28 mm

Höhe

2.5 mm

Drahtmaterial

CCAW

Trägermaterial

Aluminium

Wicklungslagen

2

Magnetischer Antrieb
Magnetische Flussdichte

1.63 T

Höhe Luftspalt

3.5 mm

Material

Neodymium

Abmessungen

60 mm x 35 mm

Antriebssystem

Unterhang

Ferrofluid

nein

Technische Daten
Nennimpendanz

Zn = 8 Ohm

Gleichstromwiderstand

Re = 6.7 Ohm

Resonanzfrequenz 1 W

fr = 390 Hz

Resonanzfrequenz TSP

fr = - Hz

Nachgiebigkeit der Aufhängung

Cms = - mm/N

Mechanische Güte

Qms = -

Elektrische Güte

Qes = -

Gesamtgüte

Qts = -

Mechanischer Widerstand

Rms = - kg/s

Gesamte bewegte Masse (einschl. bewegter Luftmasse)

Mmd = 0.31 g

Effektive Abstrahlfläche

Sd = 9.5 cm²

Induktivität Schwingspule

Le = 0.02 mH

Kraftfaktor

BLxl = 5.0 Tm

Xmax elektrisch

+/- 0.5 mm

Xmax mechanisch

+/- 1.8 mm

Äquivalentvolumen

Vas = - dm³

Mittlerer Schalldruckpegel 1 W / 1 m

91 dB SPL

Belastbarkeit

150 W*


*IEC 60268-5

Downloads

Technisches Datenblatt Arcosia 28-1 Tweeter

FAQs

Ab welcher Trennfrequenz kann der Arcosia 28-1 betrieben werden?

Der Arcosia 28-1 kann dank seiner tiefen Resonanzfrequenz von 390 Hz bereits ab ca. 2 kHz angekoppelt werden – auch mit steilflankigen Filtern 2. oder 3. Ordnung. Das gibt Ihnen maximale Flexibilität bei der Wahl des Mitteltöners und vereinfacht die Frequenzweichen-Auslegung erheblich.

Benötigt der Arcosia 28-1 Ferrofluid zur Kühlung?

Nein. Der Arcosia 28-1 arbeitet ohne Ferrofluid. Das Unterhang-Magnetsystem mit Neodym-Antrieb (1,63 T) sorgt für eine präzise Spulenführung und ausreichende thermische Stabilität bei Belastbarkeiten bis 150 W (IEC 60268-5) – ohne die langfristigen Alterungsrisiken, die Ferrofluid mit sich bringen kann.

Welche Anforderungen stellt der Arcosia 28-1 an das rückseitige Gehäusevolumen?

Als Hochtöner benötigt der Arcosia 28-1 ein definiertes rückseitiges Kammervolumen, das die Resonanzfrequenz und das Abstrahlverhalten beeinflusst. ETON empfiehlt, den Treiber in einer akustisch bedämpften Kammer zu montieren. Das technische Datenblatt mit Einbauempfehlungen steht auf der Produktseite zum Download bereit.

Wie integriere ich einen ETON-Hochtöner in mein DIY-Lautsprecher-Projekt?

ETON-Hochtöner wie der Arcosia 28-1 sind auf eine unkomplizierte Integration in passive Frequenzweichen ausgelegt. Dank der nahezu rein resistiven Impedanzcharakteristik (Le = 0,02 mH) verhält sich der Treiber in der Simulation wie in der Praxis. Kombinieren Sie ihn mit einem passenden ETON-Mitteltöner, legen Sie die Weiche auf eine Trennfrequenz ab 2 kHz aus – und Ihr audiophiles DIY-System ist auf Reference-Niveau.

Was unterscheidet einen Softdome- von einem Harddome-Hochtöner?

Softkuppeln aus Gewebe wie beim Arcosia 28-1 dämpfen Partialschwingungen der Membran von Natur aus stärker als steife Harddome-Materialien (Aluminium, Titan). Das Ergebnis ist ein warmes, feines Klangbild ohne harte Resonanzspitzen im Hochtonbereich. Harddome-Treiber punkten dagegen oft mit höherem Wirkungsgrad und extremer Detailauflösung, erfordern aber eine präzisere Filterauslegung. Für natürliche, ermüdungsfreie Wiedergabe in audiophilen DIY-Projekten ist der Softdome die bewährte Wahl.
