Softdome Hochtöner 25SD4

Für die meisten DIY-Projekte empfiehlt sich eine Trennfrequenz ab 3 kHz – mit einem Filter 2. Ordnung ist der Sicherheitsabstand zur Resonanzfrequenz von 670 Hz komfortabel groß, die Frequenzweiche bleibt überschaubar und die Integration unkritisch.

Für erfahrene Entwickler ist auch eine Ankopplung ab ca. 2 kHz möglich, dann jedoch mit einem steileren Filter 3. oder 4. Ordnung, um den nötigen Abstand zur Resonanz sicherzustellen. Das eröffnet Kombinationsmöglichkeiten mit Mitteltönern, die ihren Übertragungsbereich bereits bei 2 kHz abschließen.

Alle drei Treiber teilen die ETON-Manufaktur-DNA: handbeschichtete Gewebekalotte, CCAW-Schwingspule auf Aluminium-Träger, Neodym-Unterhang-Antrieb ohne Ferrofluid, Le = 0,02 mH. Die Unterschiede liegen in Format, Leistung und Einsatzbereich.

Der ETON 25SD4 (90 mm, 26,5 mm Tiefe, 0,26 kg) ist der kompakteste und leichteste Treiber im Sortiment – mit dem höchsten Wirkungsgrad (92 dB) und der höchsten magnetischen Flussdichte (1,8 T). Ideal für wirkungsgradstarke Systeme und enge Einbausituationen, Trennfrequenz ab 3 kHz.

Der ETON 28SD1 (104 mm, 32,9 mm Tiefe, 0,34 kg) ist das ausgewogene Mittelklasse-Modell – 91 dB, 1,6 T, 120 W, Trennfrequenz ab 2,5 kHz. Solide Allround-Wahl für klassische Zwei-Wege-Konstruktionen.

Der Arcosia 28-1 (110 mm, 36 mm Tiefe, 0,48 kg) ist der leistungsstärkste Treiber – 91 dB, 1,63 T, 150 W, tiefste Resonanzfrequenz (390 Hz), Trennfrequenz ab 2 kHz. Maximaler Spielraum für anspruchsvolle High-End-Entwicklungen.

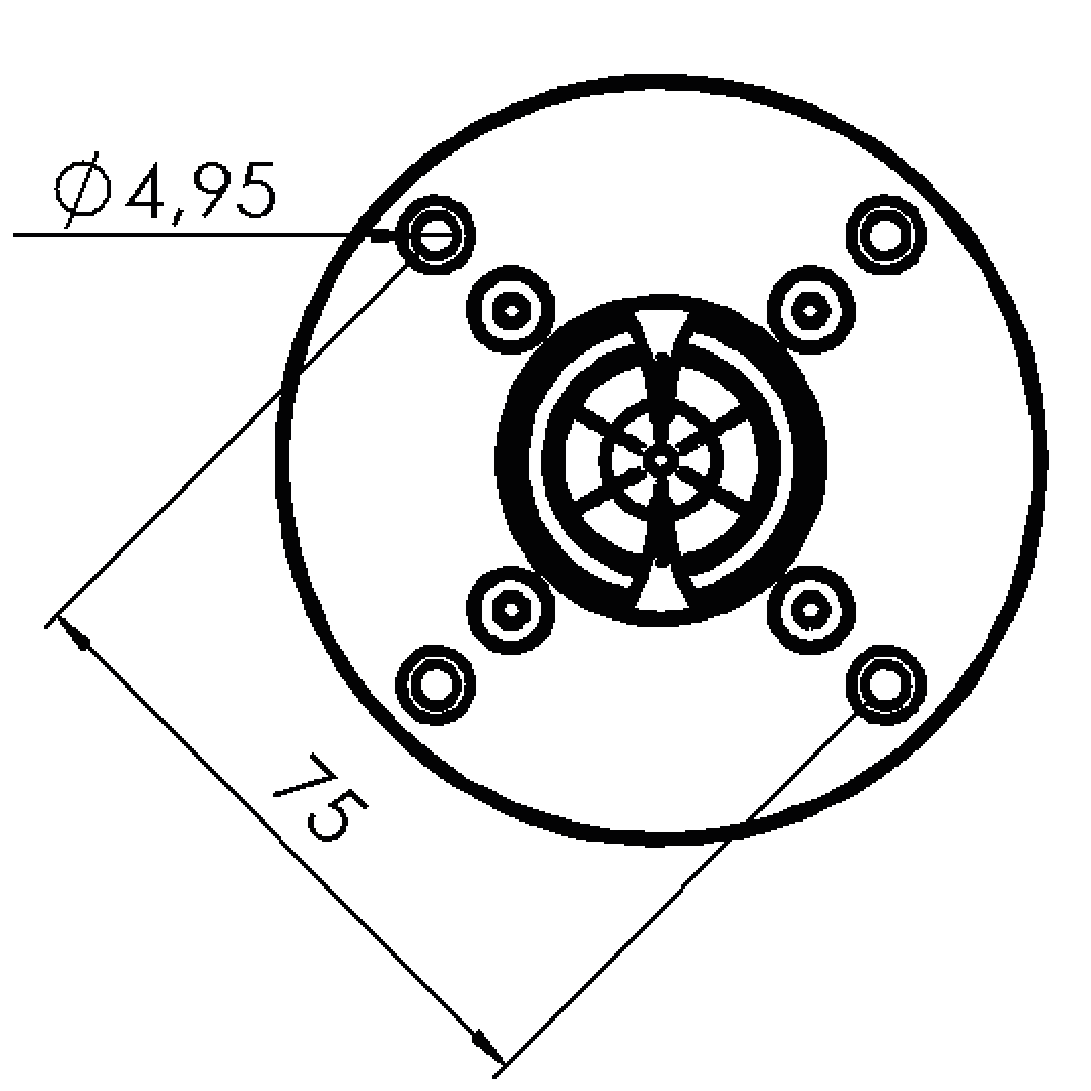

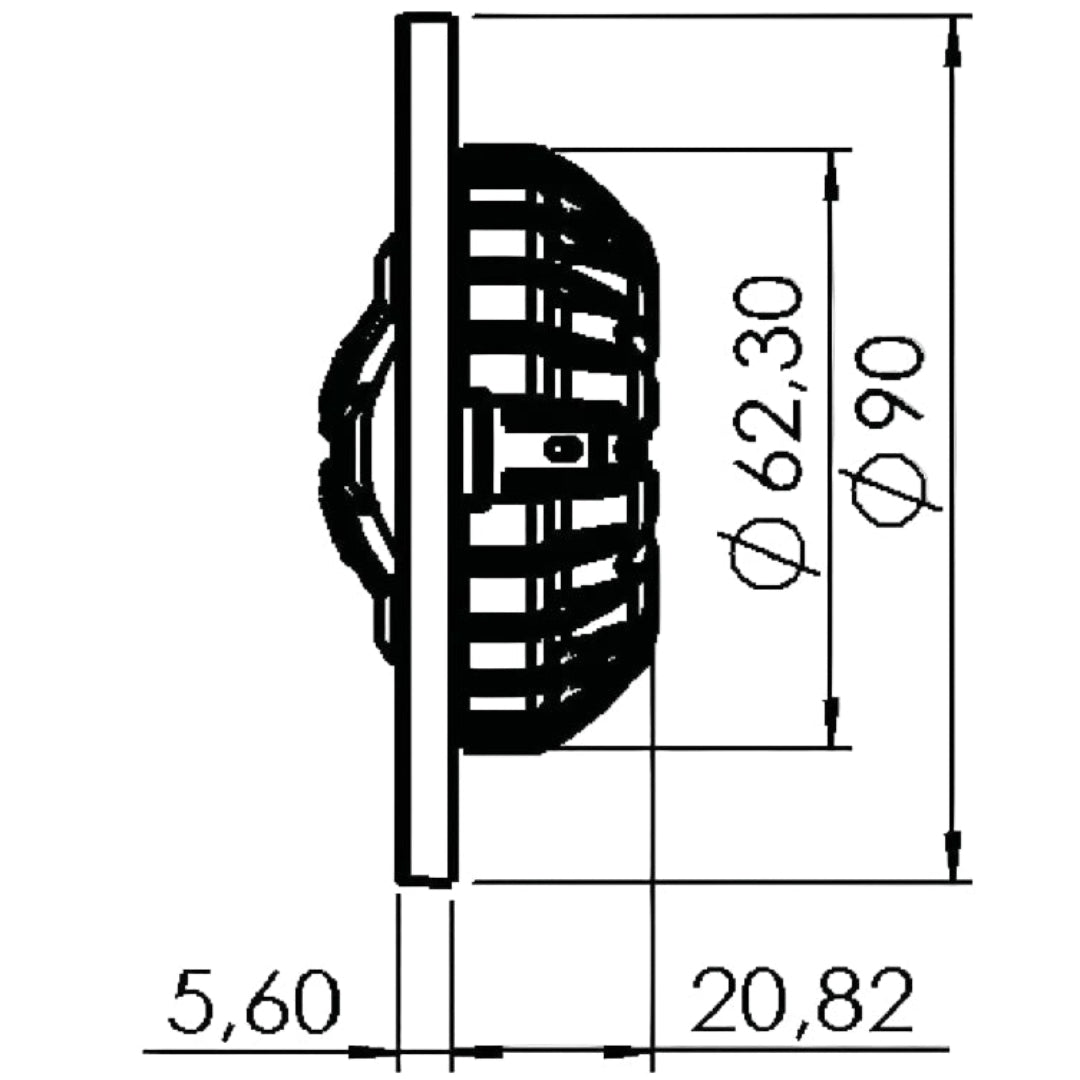

Der ETON 25SD4 ist mit einem Gesamtdurchmesser von 90 mm, einer Einbautiefe von nur 26,5 mm und einem Gewicht von 0,26 kg der kompakteste Treiber im ETON Softdome-Sortiment – und damit die erste Wahl für platzsparende Gehäusekonstruktionen und enge Einbausituationen. Der Volumendeckel beträgt 62,3 mm. Als Hochtöner benötigt der 25SD4 eine akustisch bedämpfte Rückkammer zur Stabilisierung der Resonanzfrequenz und des Abstrahlverhaltens. Detaillierte Einbauempfehlungen entnehmen Sie dem technischen Datenblatt, das auf dieser Produktseite zum Download bereitsteht.

Der Wirkungsgrad eines Hochtöners sollte möglichst nah am Wirkungsgrad der übrigen Treiber im System liegen – andernfalls muss die Differenz durch Spannungsteiler oder L-Pads in der Frequenzweiche ausgeglichen werden, was Verluste erzeugt und die Auslegung verkompliziert. Mit 92 dB fügt sich der ETON 25SD4 nahtlos in wirkungsgradstarke Systeme ein: Kombinationen mit effizienten Breitbändern, Mitteltönern ab 90 dB oder Hornlautsprechern sind ohne aufwändige Pegelanpassung realisierbar. Für Standard-HiFi-Systeme mit Tieftönern um 86–88 dB ist der 25SD4 ebenfalls einsetzbar – hier empfiehlt sich ein einfacher Spannungsteiler in der Weiche, um den Pegel anzupassen.

Softkuppeln aus Gewebe wie beim Arcosia 28-1 dämpfen Partialschwingungen der Membran von Natur aus stärker als steife Harddome-Materialien (Aluminium, Titan). Das Ergebnis ist ein warmes, feines Klangbild ohne harte Resonanzspitzen im Hochtonbereich. Harddome-Treiber punkten dagegen oft mit höherem Wirkungsgrad und extremer Detailauflösung, erfordern aber eine präzisere Filterauslegung. Für natürliche, ermüdungsfreie Wiedergabe in audiophilen DIY-Projekten ist der Softdome die bewährte Wahl.
